从一克拉几毛钱到单片价值上万元 谛玖科技如何点石成金

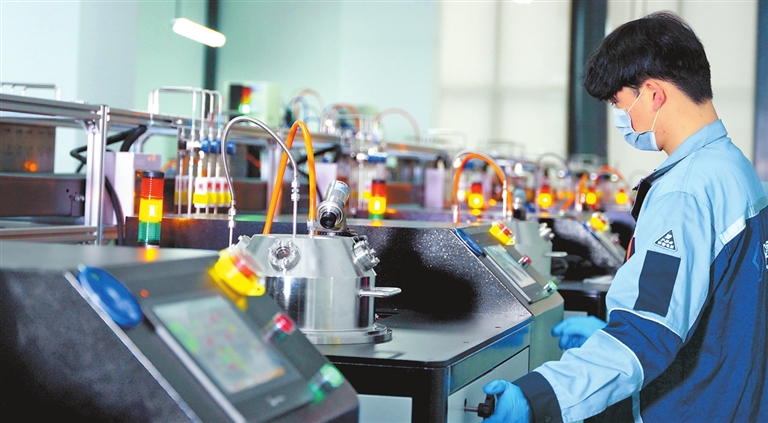

在材料科学的浩瀚星空中，金刚石因其卓越的物理化学性质被誉为“终极半导体材料”。天然金刚石稀缺且昂贵，难以满足工业需求。人造金刚石技术的突破，让这种神奇材料得以规模化应用。但长期以来，国内人造金刚石产业大多停留在低附加值的磨料级领域，一克拉（0.2克）微粉售价仅几毛钱，利润微薄。如今，一家名为“谛玖科技”的企业正悄然改变这一格局——他们将金刚石从廉价磨料转变为价值极高的功能性材料，单片（单晶片）售价高达上万元，实现了从“按吨卖”到“按片卖”的跨越。\n\n## 一、低端困局：几毛钱一克拉的无奈\n\n中国是全球最大的人造金刚石生产国，产量占世界总产量的90%以上。长期以磨料级金刚石为主的产品结构，导致行业陷入“量大价低”的窘境。磨料级金刚石微粉主要用于切割、研磨和抛光，技术门槛相对较低，市场竞争激烈。一位从业者曾感慨：“一克拉金刚石微粉只卖几毛钱，利润薄如刀片，全靠规模撑。”这种低端锁定不仅制约了企业效益，也使得高端金刚石功能材料严重依赖进口。\n\n转机出现在金刚石从“工业牙齿”向“功能材料”的升级。随着半导体、光学、量子技术等领域的发展，对高品质单晶金刚石的需求激增——不仅要具备高纯度、低缺陷，还需具备大尺寸和特定电学性能。这类单晶金刚石片，单片（通常指甲片大小）价格可达上万元，附加值提升数万倍。\n\n## 二、谛玖科技的技术破壁：从磨料到功能材料的跃迁\n\n谛玖科技之所以能实现价值链的攀升，关键在于掌握了核心制备技术。传统磨料级金刚石多采用高温高压法（HPHT）制备，虽然成本低但难以获得大尺寸、高纯度单晶。谛玖科技则聚焦化学气相沉积（CVD）技术，通过精确控制气体成分、温度和压强，让碳原子在籽晶上逐层生长，形成高质量单晶金刚石。\n\n这一技术路线的突破体现在三个方面：\n\n1. 高纯度与低缺陷密度：通过优化反应腔体设计和气体提纯系统，谛玖科技将单晶金刚石中的杂质和缺陷控制在极低水平。例如，氮含量可降至ppb级（十亿分之一），位错密度远低于传统产品，满足半导体级要求。\n\n2. 大尺寸生长能力：金刚石单晶尺寸直接决定应用范围。谛玖科技开发的籽晶拼接和横向外延生长技术，实现了2英寸以上单晶金刚石片的制备，为规模化应用奠定基础。\n\n3. 掺杂与功能调控：金刚石要作为半导体材料使用，必须具备可控的电学性能。通过硼掺杂工艺，谛玖科技制备出p型金刚石单晶，空穴迁移率远超传统半导体材料，为高温、高频、大功率器件提供了新选择。\n\n## 三、万元单片的价值密码：应用场景的全面升级\n\n单片上万元的金刚石系列产品，其价值并非凭空而来，而是源于下游应用的不可替代性。\n\n- 半导体散热：金刚石的热导率高达2000 W/(m·K)，是铜的5倍、硅的13倍。在5G基站、高功率激光器和电动汽车逆变器中，采用金刚石衬底的GaN器件可将散热效率提升数倍。一部5G基站的金刚石热沉片，价值就在于它能解决传统材料无法逾越的散热瓶颈。\n\n- 光学窗口：金刚石从紫外到远红外波段都具有高透过率，且耐极端环境。在高能激光器、红外制导和核聚变装置中，金刚石光学窗口成为关键元件。一块直径20毫米的高品质金刚石窗口，市场售价即可达数万元。\n\n- 量子器件：金刚石中的氮-空位（NV）色心被视为量子计算的理想载体之一。谛玖科技通过精确控制氮杂质的位置和浓度，制备出可用于量子传感和量子存储的金刚石材料，此类产品单片价值常超10万元。\n\n- 耐磨与精密加工：即便仍在工业领域，高端单晶金刚石刀具和拉丝模的寿命是硬质合金的上百倍。一块指甲盖大小的单晶金刚石，可加工成数十把超精密刀具，单支刀具售价过千元，其价值远超论克拉卖的微粉。\n\n正是这些高精尖应用，让金刚石产品完成了从“廉价制造耗材”到“高端功能材料”的蜕变。\n\n## 四、产业化征途：从实验室到市场的跋涉\n\n从几个微米CVD金刚石膜到两英寸单晶，再到稳定量产，谛玖科技走过了漫长的研发迭代周期。为确保产品质量和溯源管理，他们自主研发了微波等离子体CVD设备，实现在线监测生长速率和表面形貌。为了抓住芯片封装和量子科技的市场机遇，公司近年来扩建产线，建立了从晶体生长、切磨抛到器件封装的整套工艺体系。\n\n值得注意的是，谛玖科技并未完全抛弃低附加值市场。他们采用“分级利用”模式：生长过程中尽管努力以原子级平整为目标，但对于较差的边缘料或内部缺陷区，进行裁剪后仍可降级用于热沉和耐磨材料，确保研发投入的高回报。\n\n## 五、挑战与展望：让高端金刚石走下成本神坛\n\n尽管单片上万元，但与国外同类产品相比，谛玖科技的产品具备仍然明显的价格优势。更高的挑战在于——降低制备成本以激活更大市场。CVD单晶生长仍面临产能低慢、设备折旧高等问题。一枚投入石英内管的小籽晶每天仅生长80~100微米，达到一万片芯片用量所需的晶体几近无限。这些问题说明该产业需化补贴，甚至改善人才培育。但如果若干万台核心装备投掷于芯片与生物医药之类的下游推动内生产值驱动路线。\n\n通过在物理上提携缺陷抑制、设备能延长连续连传连接结晶生长探索降低每瓦集成晶圆耗散的分布架构。当生长速度接近1 mm/h 时，成本屏障将全面被打消产能开启市场、超宽禁隔高热晶闸—每个小龙头都能跨越再打通全局效应。那一天，真正能让此数千元和单片级别的技术出现在生物医药分析车载桥探测——因为C/MOS产线近130亿美元—C/MOS在性能和功耗等方面渗透其原始。技术原理得到大举商业装机。谛玖则可能是最前阵列Crystalline-A。蜕变战略有效绑定驱动窗口。总配齐：单片万余若能降到3000元以内时大规模走进万物和电动汽车杀菌里降等，通过平台级应用上实现自己：才配叫其力量之材赋能助力智造！，并形成科研与量产的系统性优势。届时金刚石行业我国既能攥紧拳头造芯片。”

}
